規格
網路視頻輸入
8 x IP 視頻輸入，通過 NDI®，與解析度無關，NDI 輸入支援標準格式、解析度和幀速率的任意組合的視頻輸入1
• 2160p 59.94、50、29.97、25
• 1080p：59.94、50、29.97、25
• 1080i：59.94、50
• 720p：59.94、50、29.97、25
• 標清：59.94、50、25
1可用幀速率由型號和會話視頻標準（NTSC 或 PAL）確定
雲台
支援 Pan-Ti 通過串行和網路協定（包括 RS232、RS422 和 IP）同時支援多達 8 台雲台變焦 （PTZ） 機器人攝像機，具有集成控制和預設系統LT-Zoom （PTZ） 機器人攝像機通過串行和網路協定（包括 RS232、RS422 和 IP）以及集成控制和預設系統

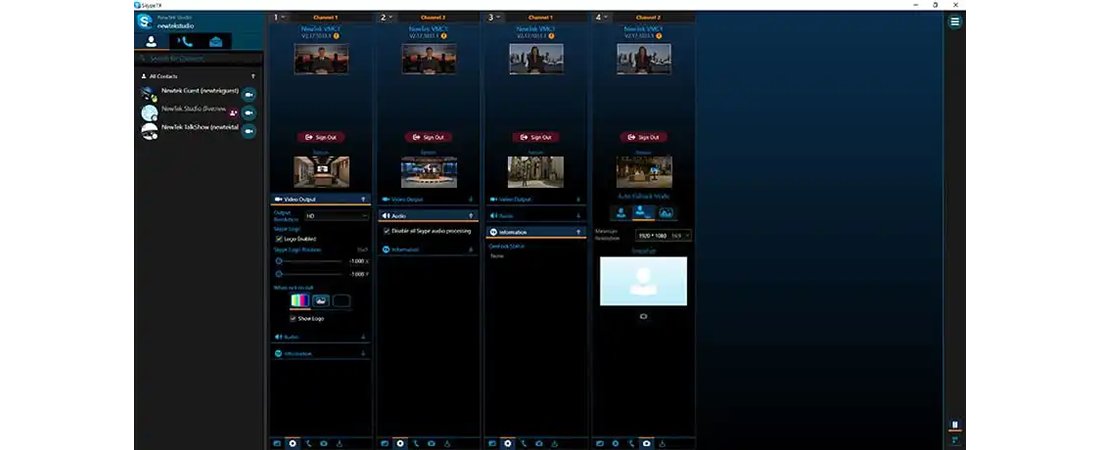

Skype，TX
通過 Skype TX 軟體整合，原生支援多達 2 個同時進行 Skype 視頻通話輸入，包括理音和對講通信®
網路視頻輸出
4 x 獨立IP視頻混音輸出，通過NDI®
串流輸出
2 x 串流媒體視頻輸出，可獨立配置，同時進行串流媒體存檔
監視器輸出
4 x Mini Display Port with Output Adapters（帶輸出適配器）
3 x 輸出支援使用標準顯示解析度的多畫面顯示器
混音/效果總線 （M/E）
• 4 個 M/E 總線支援視頻再輸入
• 每條總線 1 個混音/效果通道，最多支援 2 個信號源
• 每條總線 2 個 KEY 層
媒體
• 4 個媒體播放機
• 2 個 DDR
• 2 個 GFX
• 1 個聲音
• 15 個媒體緩衝區
• 5 個動畫緩衝區
• 10 個圖形緩衝區
鍵控器
集成 LiveMatte™所有源通道和 M/E 總線上
的色度鍵控技術
• 8 個輸入鍵控
• 2 個媒體播放機鍵控
• 4 個 M/E 鍵控
• 15 個緩衝鍵控
比較
切換台和每條M/E總線上集成了視頻合成引擎，用於創建、存儲和應用圖層配置和DVE風格的運動序列 每條總線
16 個可配置的 COMP 預設
虛擬場景
集成 LiveSet™包括 30+ 現場虛擬佈景和盒裝效果的技術
數據鏈
集成數據鏈路™支援從內部和外部來源（包括網頁、電子錶格、記分牌、資料庫、RSS 源、監視檔、XML、CSV、ASCII 等）實時、自動輸入數據的技術
宏
記錄、儲存、編輯和自動執行命令和使用者配置的操作序列
• 連接到控制面板按鈕、鍵盤快捷鍵、MIDI 和 X 鍵按鈕
• 支持通過基於 Web 的介面進行控制®
錄音
4 個來自 NDI 輸入或混音輸出的錄音通道
• 記錄並保留 Alpha 通道數據®
信號監測
集成波形和向量示波器、帶數位校準的全場速率、色彩預覽和對 ITU-R Rec. 709 的支援
存儲
• 容量因格式、解析度和檔規格而異,
• 支援通過USB 3.0 錄製到外部存儲
抓
從外部視頻源和輸出中獲取全解析度、去隔行掃描的靜止圖像
出口
將視頻和圖像文件匯出到社交媒體、FTP、本地或外部卷以及網路伺服器，並具有可選的轉碼功能
音訊混音
集成多聲道混音器，支援立體聲音頻和 DSP
本地音訊輸入
1 x 1/4“ （6.35 mm） 平衡麥克風
2 x 1/4” （6.35 mm） 平衡線路
本地音訊輸出
2 x 1/4“ （6.35 mm） 平衡線
1 x 1/4” （6.35 mm） 立體聲耳機插孔
網路音訊
• 原生支持通過 NDI®
進行網路音訊輸入和輸出 • 所有 NDI 輸入和輸出視頻信號
都支援嵌入式音訊 • 集成支援®3for 但丁™Audinate 的網路協定®
3需要 Audinate 的 Dante Virtual Soundcard 許可證（單獨出售）
支援的媒體檔案格式
導入、存儲和播放多媒體檔，並可選擇轉碼，包括：
• 視頻：AVI、DV、DVCPro、DVCProHD、FLV、F4V、H.263、H.264、MOV、MKV、MJPEG、MPEG、MP4、WMV、WebM 等
• 圖像：PSD、PNG、TGA、BMP、JPEG、JPEG-XR、JPEG2000、EXR、RAW、TIF、WebP 等
• 音訊：AIFF、MP3、WAV 等
加工
• 視頻：浮點 YCbCr +A 4：4：4：4
• 音訊：浮點，96 kHz
延遲
處理延遲：~1.0-1.5 幀
實際輸送量延遲：4 幀
A/V 標準
HD-SDI視頻符合SMPTE 292M SD視頻符合SMPTE 259M和ITU-R BT.656標準 類比音訊電平符合SMPTE RP-155
MIDI的
支援標準MIDI協議，支援第三方設備控制
坡
4 個 PoE+ （802.3at） 埠*
60 瓦功率能力**

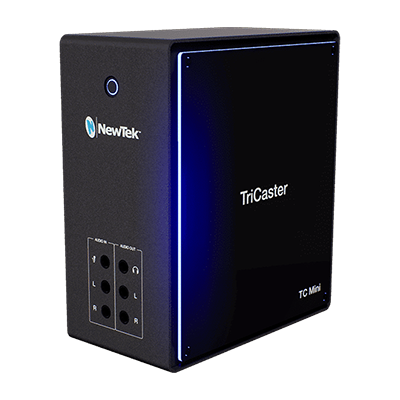

系統物理
系統機箱，包括可調節電纜固定支架
• 4.6 x 9.2 x 7.9 英寸（11.7 x 23.4 x 20.1 釐米）
• 9 磅（4.1 千克）
規格
網路視頻輸入
8 x IP 視頻輸入，通過 NDI®，與解析度無關
數字視頻輸入
4 個 HDMI 視頻介面，支持標準格式、解析度和幀速率的任意組合的視頻輸入(由會話視頻標準（NTSC 或 PAL）確定的可用幀速率)
• 2160p 29.97、25
• 1080p：59.94、50、29.97、25
• 1080i：59.94、50
• 720p：59.94、50、29.97、25
• 標清：59.94、50、25

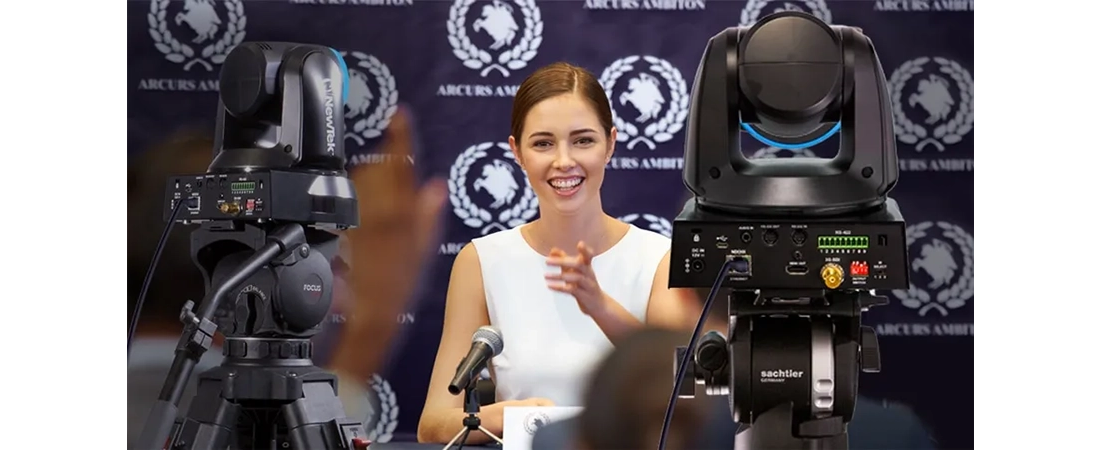

雲台
通過串行和網路協定（包括 RS232*、RS422* 和 IP）支援多達 8 台同步雲台變焦 （PTZ） 機器人攝像機，並具有集成控制和預設系統
*需要 USB 轉串行適配器 – 單獨出售
Skype，TX
通過 Skype TX 軟體整合，原生支援多達 2 個同時進行 Skype 視頻通話輸入，包括理音和對講通信®
網路視頻輸出
通過 NDI 進行 IP 視頻輸出，可選擇設定為：
• 4 個獨立的視頻混音輸出
• 1 個 4K 超高清視頻混音輸出
串流輸出
2 x 串流媒體視頻輸出，可獨立配置，同時進行串流媒體存檔
監視器輸出
• 4 個帶輸出適配器的迷你顯示埠
• 3 個輸出支援使用標準顯示解析度的多畫面顯示器
混音/效果總線 （M/E）
• 4 個 M/E 總線支援視頻再輸入
• 每條總線 1 個混音/效果通道，最多支援 2 個信號源
• 每條總線 2 個 KEY 層
媒體
• 5 個媒體播放機（2 個 DDR、2 個 GFX、1 個聲音）
• 15 個媒體緩衝區（10 個實時鏈接或動畫緩衝區，5 個圖形緩衝區）
鍵控器
集成 LiveMatte™所有源通道和 M/E 總線上
的色度鍵控技術
• 8 個輸入鍵控
• 2 個媒體播放機鍵控
• 4 個 M/E 鍵控
• 15 個緩衝鍵控
虛擬場景
集成 LiveSet™包括 30+ 現場虛擬佈景和盒裝效果的技術
數據鏈
集成數據鏈路™支援從內部和外部來源（包括網頁、電子錶格、記分牌、資料庫、RSS 源、監視檔、XML、CSV、ASCII 等）實時、自動輸入數據的技術
宏
記錄、儲存、編輯和自動執行命令和使用者配置的操作序列
• 連接到控制面板按鈕、鍵盤快捷鍵、熱點、MIDI 和 X 鍵按鈕或 GPI 觸發器
• 附加到內部事件和狀態更改，包括音訊、媒體播放、Tally 和特定的切換台操作
• 支援通過基於 Web 的介面進行控制®
錄音
4 個來自 NDI 輸入或混音輸出的錄音通道
• 記錄並保留 Alpha 通道數據®
• 4 個 QuickTime 存檔錄像機（用於錄製的原生 NDI 編解碼器）
(在常見的 NLE 應用程式中播放不需要 QuickTime Player)
存儲
• 容量因格式、解析度和檔規格而異,
• 支援通過USB 3.0 錄製到外部存儲
抓
從外部視頻源和輸出中獲取全解析度、去隔行掃描的靜止圖像
出口
將視頻和圖像文件匯出到社交媒體、FTP、本地或外部卷以及網路伺服器，並具有可選的轉碼功能
音訊混音
集成多聲道混音器，支援立體聲音頻和 DSP
本地音訊輸入
2 x 通過 HDMI 轉換的嵌入式數位音訊輸入
• 1 個 1/4 英寸（6.35 毫米）平衡麥克風
• 2 個 1/4 英寸（6.35 毫米）平衡線路
本地音訊輸出
2 個通過 HDMI 轉換的嵌入式數位音訊輸出
• 2 個 1/4 英寸（6.35 毫米）平衡線
• 1 個 1/4 英寸（6.35 毫米）立體聲耳機插孔
網路音訊
• 原生支持通過 NDI®進行網路音訊輸入和輸出
• 所有 NDI 輸入和輸出視頻信號都支援嵌入式音訊
• 集成支援®3for 但丁™Audinate 的網路協定®
(3需要 Audinate 的 Dante Virtual Soundcard 許可證（單獨出售）)
支援的媒體檔案格式
導入、存儲和播放多媒體檔，並可選擇轉碼，包括：
• 視頻：AVI、DV、DVCPro、DVCProHD、FLV、F4V、H.263、H.264、MOV、MKV、MJPEG、MPEG、MP4、WMV、WebM 等
• 圖像：PSD、PNG、TGA、BMP、JPEG、JPEG-XR、JPEG2000、EXR、RAW、TIF、WebP 等
• 音訊：AIFF、MP3、WAV 等
加工
• 視頻：浮點 YCbCr +A 4：4：4：4
• 音訊：浮點，96 kHz
延遲
處理延遲：~1.0-1.5 幀
實際輸送量延遲：4 幀
MIDI的
支援標準MIDI協議，支援第三方設備控制
系統物理
Vizrt Mini X 系統機箱，包括可調節手柄和電纜固定支架
• 4.23 x 9.08 x 7.89 英寸（10.74 x 23.1 x 20.1 釐米）
• 8.4 磅（3.8 千克）
規格
視頻輸入
多達 4 個通過 SRT、NDI、RTMP、RTSP、WebRTC 和 Microsoft DirectShow 相容設備通過 USB 利用 IP 連接
音訊輸入
• 支援 IP 協定的嵌入式音訊
• Audinate® 3 對 Dante™ 網路通訊協定的補充支援(需要 Audinate 提供的 Dante
虛擬音效卡許可證（需單獨購買）)
• 通過相容的波分複用音訊驅動程式支援專業 USB 音訊設備
USB 連接
• 2 x USB 3.2 Type-C 介面
• 6 x USB 3.2 Type-A 介面
• 3 x USB 2.0 介面
網路視頻輸出
通過 NDI的 IP 視頻輸出 – 2 個獨立的視頻混合輸出
串流輸出
2 x 串流媒體視頻輸出，可獨立配置，同時進行串流媒體存檔
監視器輸出
2 x 迷你顯示埠，帶輸出適配器 最大顯示器解析度 1080p/60
最大會話輸出解析度
1080p/60解析度 1080p/60
混音/效果總線 （M/E）
• 2 x M/E 總線
• 2 x 鍵控器 每總線
• 2 x 層
媒體
• 5 個媒體播放機（2 個 DDR、2 個 GFX、1 個聲音）
• 15 個媒體緩衝區（10 個實時鏈接或動畫緩衝區，5 個圖形緩衝區）
鍵控器
集成 LiveMatte™所有源通道和 M/E 總線上的色度鍵控技術
• 8 個輸入鍵控
• 2 個媒體播放機鍵控
• 2 個 M/E 鍵控
• 15 個緩衝鍵控
音訊混音
集成多聲道混音器，支援立體聲音頻和 DSP
虛擬場景
集成 LiveSet™ 技術，包括 30+ 實時虛擬場景和盒裝效果
數據鏈
集成數據鏈路™支援從內部和外部來源（包括網頁、電子錶格、記分牌、資料庫、RSS 源、監視檔、XML、CSV、ASCII 等）實時、自動輸入數據的技術
宏
預定義的系統宏
• 連接到控制面板按鈕、鍵盤快捷鍵、熱點、MIDI 和 X 鍵®按鈕或 GPI 觸發器
• 連接到內部事件和狀態更改，包括音訊、媒體播放、Tally 和特定的切換台操作
• 支持通過基於 Web 的介面進行控制
錄音
來自 NDI® 輸入或混音輸出的 2 個錄音通道
• 記錄並保留 Alpha 通道數據
存儲
• 容量因格式、解析度和檔規格而異,
• 支援通過USB 3.0 錄製到外部存儲
• 支援網路附加存儲（NAS）
抓
從外部視頻源和輸出中獲取全解析度、去隔行掃描的靜止圖像
出口
將視頻和圖像文件匯出到社交媒體、FTP、本地或外部卷以及網路伺服器，並具有可選的轉碼功能
雲台
通過串行和網路協定（包括 RS232*、RS422* 和 IP）支援多達 4 台同步雲台變焦 （PTZ） 機器人攝像機，並集成控制和預設系統
*需要 USB 轉串行適配器 – 單獨出售
加工
•視頻：YCbCr + Alpha 色彩空間，使用 4：2：2：4
• 音訊：96 kHz
支援的媒體檔案格式
導入、存儲和播放多媒體檔，並可選擇轉碼，包括：
• 視頻：AVI、DV、DVCPro、DVCProHD、FLV、F4V、H.263、H.264、MOV、MKV、MJPEG、MPEG、MP4、WMV、WebM 等
• 圖像：PSD、PNG、TGA、BMP、JPEG、JPEG-XR、JPEG2000、EXR、RAW、TIF、WebP 等
• 音訊：AIFF、MP3、WAV 等
MIDI的
支援標準MIDI協議，支援第三方設備控制
系統物理

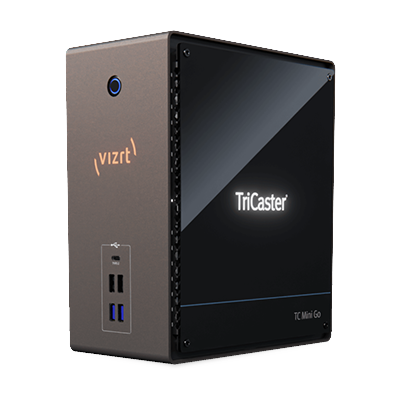

TriCaster Mini Go 系統機箱，包括可調節手柄和電纜固定支架
• 4.23 x 9.08 x 7.89 英寸（10.74 x 23.1 x 20.1 釐米）
• 8.4 磅（3.8 千克）
